Führen
– Vollkeramisch & Verschleißfest
– Große Auswahl an Katalogware
– Individuelle Materialien und Formen
Produkte ➜
Technische Keramik ➜
Führungskomponenten
Sicher & langlebig – Unsere Führungen
Aus unserem jahrzehntelangen Know-how im Bereich der technischen Keramik entstand ein umfassendes Produktportfolio. Unsere hochwertigen Draht- und Fadenführungen unterstützen Ihre Produktionsprozesse in allen Schritten. Denn in erster Linie geht es dabei um eines: um sichere, zuverlässige Produktion mit konstanter, gleichbleibender Qualität und geringstmöglichem, minimalem Verschleiß.
Sprechen Sie mit uns – wir setzen Ihre besonderen Anforderungen mit den passenden Führungselementen um. Unsere Produkte garantieren eine gleichmäßige Draht- und Litzenproduktion.
Werkstoffe
HCA998 (Aluminiumoxid)
Farbe Elfenbein
Härte: 1438 HV
Rauigkeit: Ra 0,2 µm
Dichte: 3,92 g/cm³
HCWC (Wolframcarbid)
Farbe Silberfarben
Härte: 15,2 GPa
Rauigkeit: Ra 0,2 µm
Dichte: 14,9 g/cm³
HCTO (Titanoxid)
Farbe Schwarz
Härte: 900 HV0,5
Rauigkeit: Ra 0,2 µm
Dichte: 4,0 g/cm³
HCZA10W (Zirkonoxid)
Farbe Weiß
Härte: 1400 HV0,5
Rauigkeit: Ra 0,1 µm
Dichte: 6,0 g/cm³
HCZA10S (Zirkonoxid)
Farbe Schwarz
Härte: 1150 HV0,5
Rauigkeit: Ra < 0,1 µm
Dichte: 6,0 g/cm³
Nicht das passende dabei?
Weitere Materialien finden Sie in unserem Datenblatt!
Produkte

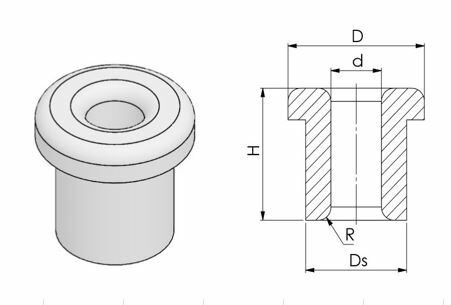

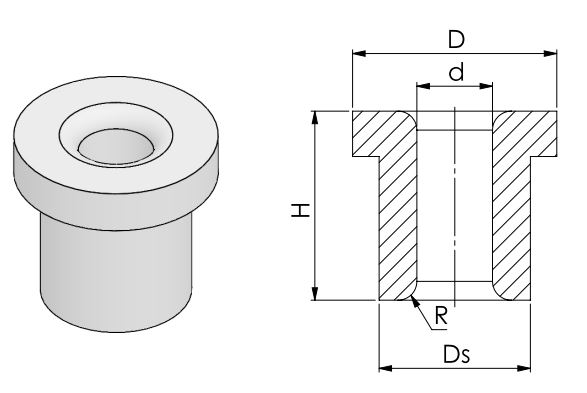

Bundösen
Artikelnummer | D [mm] | Ds [mm] | d [mm] | H [mm] |
---|---|---|---|---|
HCB362616 | 3,6 | 2,6 | 1,0 | 6,0 |
HCB5418 | 5,0 | 4,0 | 1,0 | 8,0 |
HCB3531212 | 3,5 | 3,0 | 1,2 | 12,0 |
HCB107125 | 10,0 | 7,0 | 1,3 | 6,5 |
HCB107146 | 10,0 | 7,0 | 1,4 | 6,0 |
HCB107140 | 10,0 | 7,0 | 1,4 | 6,5 |
HCB325156 | 3,0 | 2,5 | 1,5 | 6,0 |
HCB6318155 | 6,0 | 3,2 | 1,6 | 15,5 |
HCB1281623 | 12,0 | 8,0 | 1,6 | 23,0 |
HCB6318155 | 6,0 | 3,0 | 1,8 | 15,5 |
HCB147125 | 14,7 | 12,5 | 1,8 | 10,3 |
HCB59371935ZY | 5,9 | 3,7 | 1,9 | 3,5 |
HCB48425 | 4,8 | 4,0 | 2,0 | 5,0 |
HCB4842 | 4,8 | 4,0 | 2,0 | 5,8 |
HCB544224 | 5,4 | 4,2 | 2,0 | 4,0 |
HCB75212 | 7,0 | 5,0 | 2,0 | 12,0 |
HCB1037925Z | 10,3 | 7,9 | 2,0 | 5,0 |
HCB128213 | 12,0 | 8,0 | 2,0 | 13,0 |
HCB109215 | 10,0 | 9,0 | 2,0 | 15,0 |
HCB786224 | 7,8 | 6,0 | 2,2 | 4,5 |
HCB1072265 | 10,0 | 7,0 | 2,2 | 6,5 |
HCB159423217 | 15,0 | 9,4 | 2,3 | 17,0 |
HCB655510 | 6,6 | 5,1 | 2,4 | 7,2 |
HCB159423 | 15,0 | 9,4 | 2,4 | 15,0 |
HCB15942417 | 15,0 | 9,4 | 2,4 | 17,0 |
HCB54254 | 5,0 | 4,0 | 2,5 | 4,0 |
HCB54258 | 5,0 | 4,0 | 2,5 | 8,0 |
HCB5452510 | 5,0 | 4,5 | 2,5 | 10,0 |
HCB65525 | 6,5 | 5,0 | 2,5 | 7,0 |
HCB752256 | 7,0 | 5,2 | 2,5 | 6,5 |
HCB1072565 | 10,0 | 7,0 | 2,5 | 6,5 |
HCB107258 | 10,0 | 7,0 | 2,5 | 8,0 |
HCB1192515 | 10,0 | 9,0 | 2,5 | 15,0 |
HCB159425 | 15,0 | 9,4 | 2,5 | 15,0 |
HCB1821322516 | 18,2 | 13,2 | 2,5 | 16,0 |
HCB542751 | 5,0 | 4,0 | 2,7 | 5,0 |
HCB8572754ZR | 8,0 | 5,7 | 2,7 | 5,4 |
HCB107278 | 10,0 | 7,0 | 2,7 | 8,0 |
HCB159427 | 15,0 | 9,4 | 2,7 | 15,0 |
HCB15942717 | 15,0 | 9,4 | 2,7 | 17,0 |
HCB6482814 | 6,0 | 4,8 | 2,8 | 14,0 |
HCB1072982 | 10,0 | 7,0 | 2,9 | 8,0 |
HCB64336 | 6,0 | 4,0 | 3,0 | 3,6 |
HCB5436 | 5,0 | 4,0 | 3,0 | 6,0 |
HCB644732535 | 6,4 | 4,7 | 3,0 | 2,5 |
HCB7533 | 7,0 | 5,0 | 3,0 | 3,0 |
HCB86343 | 8,0 | 6,0 | 3,0 | 4,3 |
HCB8573 | 8,0 | 6,0 | 3,0 | 6,0 |
HCB856362 | 8,5 | 6,0 | 3,0 | 6,2 |
HCB8637 | 8,0 | 6,0 | 3,0 | 7,0 |
HCB956235 | 9,5 | 6,2 | 3,0 | 5,5 |
HCB8653 | 8,0 | 6,5 | 3,0 | 8,0 |
HCB107382 | 10,0 | 7,0 | 3,0 | 8,0 |
HCB867312 | 8,6 | 7,0 | 3,0 | 12,2 |
HCB10837 | 10,0 | 8,0 | 3,0 | 7,0 |
HCB128939 | 12,8 | 9,0 | 3,0 | 9,5 |
HCB123931 | 12,3 | 9,0 | 3,0 | 11,0 |
HCB129315 | 10,0 | 9,0 | 3,0 | 15,0 |
HCB18133K | 18,2 | 13,2 | 3,0 | 16,0 |
HCB1073182 | 10,0 | 7,0 | 3,1 | 8,0 |
HCB8633263 | 8,0 | 6,3 | 3,2 | 6,3 |
HCB107328 | 10,0 | 7,0 | 3,2 | 8,0 |
HCB159432 | 15,0 | 9,4 | 3,2 | 15,0 |
HCB65493357 | 6,5 | 4,9 | 3,3 | 5,7 |
HCB8636 | 8,0 | 6,2 | 3,3 | 5,6 |
HCB946833685 | 9,4 | 6,8 | 3,3 | 8,5 |
HCB67534 | 6,7 | 5,0 | 3,4 | 4,0 |
HCB72535 | 7,2 | 5,0 | 3,4 | 5,2 |
HCB159434 | 15,0 | 9,4 | 3,4 | 15,0 |
HCB15943417 | 15,0 | 9,4 | 3,4 | 17,0 |
HCB65356 | 6,0 | 5,0 | 3,5 | 6,0 |
HCB757356 | 7,0 | 5,7 | 3,5 | 6,0 |
HCB863572T | 8,0 | 6,0 | 3,5 | 7,0 |
HCB776235 | 7,7 | 6,2 | 3,5 | 4,6 |
HCB987356 | 9,8 | 7,0 | 3,5 | 6,0 |
HCB972357 | 9,0 | 7,2 | 3,5 | 7,0 |
HCB974357 | 9,0 | 7,4 | 3,5 | 7,0 |
HCB107537 | 10,0 | 7,5 | 3,5 | 7,0 |
HCB108883 | 10,8 | 8,8 | 3,5 | 5,8 |
HCB863651 | 8,0 | 6,0 | 3,6 | 5,0 |
HCB86365T | 8,0 | 6,0 | 3,6 | 5,0 |
HCB15943717 | 15,0 | 9,4 | 3,7 | 17,0 |
HCB95753O | 9,5 | 7,5 | 3,8 | 6,0 |
HCB159438 | 15,0 | 9,4 | 3,8 | 15,0 |
HCB756437 | 7,0 | 5,6 | 4,0 | 3,7 |
HCB8646 | 8,0 | 6,0 | 4,0 | 6,0 |
HCB984-2 | 9,0 | 6,1 | 4,0 | 10,0 |
HCB961420 | 9,0 | 6,1 | 4,0 | 20,0 |
HCB856547 | 8,5 | 6,5 | 4,0 | 7,0 |
HCB9747 | 9,2 | 7,0 | 4,0 | 7,0 |
HCB10748 | 10,0 | 7,0 | 4,0 | 8,0 |
HCB117411 | 11,0 | 7,0 | 4,0 | 11,0 |
HCB997448Z | 9,9 | 7,4 | 4,0 | 8,0 |
HCB107547 | 10,0 | 7,5 | 4,0 | 7,0 |
HCB997548 | 9,9 | 7,5 | 4,0 | 8,9 |
HCB957647 | 9,5 | 7,6 | 4,0 | 7,5 |
HCB1578412 | 15,0 | 7,8 | 4,0 | 12,0 |
HCB984 | 9,0 | 8,0 | 4,0 | 10,0 |
HCB119495 | 10,6 | 9,0 | 4,0 | 9,5 |
HCB139415 | 10,0 | 9,0 | 4,0 | 15,0 |
HCB121048 | 12,0 | 10,0 | 4,0 | 8,0 |
HCB121041 | 12,0 | 10,0 | 4,0 | 15,0 |
HCB18134K | 18,2 | 13,2 | 4,0 | 16,0 |
HCB967641129 | 9,6 | 7,6 | 4,1 | 12,9 |
HCB141046 | 14,2 | 10,1 | 4,1 | 6,0 |
HCB6553841514 | 6,5 | 3,8 | 4,2 | 1,4 |
HCB108428 | 10,0 | 8,0 | 4,2 | 8,0 |
HCB10842 | 10,0 | 8,0 | 4,2 | 15,5 |
HCB106884375 | 10,6 | 8,8 | 4,3 | 7,5 |
HCB132924 | 13,2 | 9,2 | 4,3 | 7,2 |
HCB1068458 | 10,0 | 6,8 | 4,5 | 8,0 |
HCB974546ZR | 9,0 | 7,0 | 4,5 | 4,6 |
HCB94764565 | 9,4 | 7,6 | 4,5 | 6,5 |
HCB1078454161 | 10,0 | 7,8 | 4,5 | 6,1 |
HCB112945 | 11,2 | 9,0 | 4,5 | 16,5 |
HCB93724671 | 9,3 | 7,2 | 4,6 | 7,1 |
HCB122784695 | 12,2 | 7,8 | 4,6 | 9,5 |
HCB937246 | 9,4 | 7,0 | 4,7 | 7,0 |
HCB93724T | 9,4 | 7,0 | 4,7 | 7,0 |
HCB12855 | 12,0 | 8,0 | 5,0 | 5,0 |
HCB128510 | 12,0 | 8,0 | 5,0 | 10,0 |
HCB108515 | 10,0 | 8,0 | 5,0 | 15,0 |
HCB139596 | 12,8 | 9,0 | 5,0 | 9,5 |
HCB139595 | 13,0 | 9,0 | 5,0 | 9,5 |
HCB1195132 | 11,0 | 9,0 | 5,0 | 13,2 |
HCB119515 | 11,0 | 9,0 | 5,0 | 15,2 |
HCB119351 | 11,0 | 9,3 | 5,0 | 11,5 |
HCB12955 | 12,0 | 9,5 | 5,0 | 10,2 |
HCB129858 | 12,0 | 9,8 | 5,0 | 8,5 |
HCB1298515 | 12,0 | 9,8 | 5,0 | 15,0 |
HCB131051 | 13,0 | 10,0 | 5,0 | 10,0 |
HCB201051 | 20,0 | 10,0 | 5,0 | 15,0 |
HCB148116 | 14,8 | 11,6 | 5,0 | 14,8 |
HCB18135K | 18,2 | 13,2 | 5,0 | 15,2 |
HCB182132516 | 18,2 | 13,2 | 5,0 | 16,0 |
HCB16751115 | 16,0 | 7,0 | 5,1 | 11,0 |
HCB1531235186 | 15,3 | 12,3 | 5,1 | 8,6 |
HCB129458 | 11,8 | 9,4 | 5,2 | 8,3 |
HCB1197953101 | 11,9 | 7,9 | 5,3 | 10,1 |
HCB11951 | 11,0 | 9,0 | 5,3 | 11,0 |
HCB138754166 | 13,0 | 8,7 | 5,4 | 16,6 |
HCB12965 | 12,1 | 9,4 | 5,4 | 8,0 |
HCB107355 | 10,0 | 7,3 | 5,5 | 15,3 |
HCB10845512Z | 10,0 | 8,4 | 5,5 | 12,0 |
HCB129555 | 12,0 | 9,5 | 5,5 | 11,0 |
HCB121055 | 12,0 | 10,0 | 5,5 | 9,0 |
HCB141055 | 14,0 | 10,0 | 5,5 | 9,0 |
HCB1295568 | 12,0 | 9,5 | 5,6 | 8,0 |
HCB129656 | 12,0 | 9,6 | 5,6 | 8,2 |
HCB119656 | 11,1 | 9,1 | 6,0 | 5,6 |
HCB1296615 | 12,0 | 9,6 | 6,0 | 15,0 |
HCB121061 | 12,0 | 10,0 | 6,0 | 15,0 |
HCB151063 | 15,0 | 10,0 | 6,0 | 32,0 |
HCB1210634 | 12,0 | 10,0 | 6,0 | 34,0 |
HCB1411613 | 14,0 | 11,0 | 6,0 | 13,0 |
HCB158117 | 15,8 | 11,7 | 6,0 | 5,0 |
HCB151261 | 15,0 | 12,0 | 6,0 | 15,0 |
HCB161261 | 16,0 | 12,0 | 6,0 | 15,0 |
HCB185136 | 18,5 | 13,0 | 6,0 | 60,0 |
HCB211552 | 21,0 | 15,0 | 6,0 | 26,0 |
HCB12946365 | 12,0 | 9,4 | 6,2 | 6,4 |
HCB1551146410 | 15,5 | 11,4 | 6,4 | 10,0 |
HCB143127 | 14,3 | 12,7 | 6,4 | 19,0 |
HCB129663 | 12,0 | 9,6 | 6,5 | 10,5 |
HCB12966Z | 12,0 | 9,6 | 6,5 | 10,5 |
HCB141165 | 14,0 | 11,0 | 6,5 | 12,0 |
HCB155115 | 15,5 | 11,5 | 6,5 | 10,0 |
HCB1511367127 | 15,0 | 11,3 | 6,7 | 12,7 |
HCB139871 | 13,0 | 9,8 | 7,0 | 12,0 |
HCB121075 | 12,0 | 10,0 | 7,0 | 5,0 |
HCB1210711 | 12,0 | 10,0 | 7,0 | 11,0 |
HCB1310712P | 13,0 | 10,0 | 7,0 | 12,0 |
HCB131176 | 13,0 | 11,0 | 7,0 | 6,0 |
HCB126117 | 12,5 | 11,0 | 7,0 | 8,0 |
HCB126117T | 12,5 | 11,0 | 7,0 | 8,0 |
HCB141271 | 14,0 | 12,0 | 7,0 | 10,0 |
HCB171272 | 17,0 | 12,0 | 7,0 | 20,0 |
HCB1813711T | 18,0 | 13,0 | 7,0 | 11,0 |
HCB2015716 | 20,0 | 15,0 | 7,0 | 16,0 |
HCB171245715123 | 17,0 | 12,5 | 7,2 | 12,3 |
HCB15114 | 15,0 | 11,4 | 7,2 | 9,0 |
HCB179127210 | 17,9 | 12,0 | 7,2 | 10,0 |
HCB151272 | 15,0 | 12,0 | 7,2 | 15,0 |
HCB151237 | 15,0 | 12,3 | 7,2 | 5,9 |
HCB11957537 | 11,0 | 9,5 | 7,5 | 3,7 |
HCB25117 | 12,5 | 11,0 | 7,5 | 13,5 |
HCB151147 | 15,0 | 11,4 | 7,5 | 9,0 |
HCB1511475121 | 15,0 | 11,4 | 7,5 | 12,1 |
HCB121081 | 12,0 | 10,0 | 8,0 | 10,0 |
HCB1511811 | 14,7 | 11,0 | 8,0 | 11,0 |
HCB151168122 | 15,0 | 11,6 | 8,0 | 12,2 |
HCB151287 | 15,0 | 12,0 | 8,0 | 7,0 |
HCB151281 | 15,0 | 12,0 | 8,0 | 12,0 |
HCB15138 | 15,0 | 12,0 | 8,0 | 13,0 |
HCB1512824 | 15,0 | 12,0 | 8,0 | 24,0 |
HCB181381 | 18,2 | 13,0 | 8,0 | 18,0 |
HCB181382 | 18,2 | 13,0 | 8,0 | 20,2 |
HCB1714875 | 17,0 | 14,0 | 8,0 | 7,5 |
HCB151218377 | 15,0 | 12,1 | 8,3 | 7,7 |
HCB171382 | 17,1 | 13,2 | 8,3 | 20,3 |
HCB121058537 | 12,0 | 10,5 | 8,5 | 3,7 |
HCB135105 | 13,5 | 10,5 | 8,5 | 8,0 |
HCB145128 | 14,5 | 12,0 | 8,5 | 15,0 |
HCB161258 | 16,0 | 12,5 | 8,5 | 10,2 |
HCB155125 | 15,5 | 12,5 | 8,5 | 11,5 |
HCB225185 | 22,5 | 18,5 | 8,5 | 10,5 |
HCB157124 | 15,7 | 12,4 | 8,8 | 10,3 |
HCB158125 | 15,8 | 12,5 | 8,8 | 10,2 |
HCB141294 | 14,0 | 12,0 | 9,0 | 4,0 |
HCB151298 | 15,0 | 12,0 | 9,0 | 8,2 |
HCB18128911 | 18,0 | 12,8 | 9,0 | 11,0 |
HCB151391 | 15,0 | 13,0 | 9,0 | 10,0 |
HCB181469 | 18,0 | 14,6 | 9,0 | 15,0 |
HCB201591 | 20,0 | 15,0 | 9,0 | 16,5 |
HCB161293 | 16,0 | 12,0 | 9,3 | 12,0 |
HCB167143 | 16,7 | 14,3 | 9,5 | 9,5 |
HCB191610 | 18,7 | 16,4 | 9,5 | 6,8 |
HCB16138966 | 16,0 | 13,8 | 9,6 | 6,0 |
HCB1951539785 | 19,5 | 15,3 | 9,7 | 8,5 |
HCB195153 | 19,5 | 15,3 | 9,7 | 13,5 |
HCB16149959 | 16,0 | 14,0 | 9,9 | 5,9 |
HCB197154 | 19,7 | 15,4 | 9,9 | 13,7 |
HCB1613810125 | 16,0 | 13,8 | 10,0 | 12,5 |
HCB1614106 | 16,0 | 14,0 | 10,0 | 6,0 |
HCB16141010 | 16,0 | 14,0 | 10,0 | 10,0 |
HCB178151010 | 17,8 | 15,0 | 10,0 | 10,0 |
HCB181510 | 17,8 | 15,4 | 10,0 | 10,0 |
HCB22161075 | 22,0 | 16,0 | 10,0 | 75,0 |
HCB216182 | 21,6 | 18,2 | 10,0 | 12,8 |
HCB251910 | 25,0 | 19,0 | 10,0 | 19,5 |
HCB26191021 | 26,0 | 19,0 | 10,0 | 21,0 |
HCB2620108 | 26,0 | 20,0 | 10,0 | 8,0 |
HCB254141 | 25,4 | 14,1 | 10,2 | 15,0 |
HCB191561 | 19,0 | 15,6 | 11,0 | 10,2 |
HCB1915611105 | 19,0 | 15,6 | 11,0 | 10,5 |
HCB211611 | 21,0 | 16,0 | 11,0 | 12,0 |
HCB211611T | 21,0 | 16,0 | 11,0 | 12,0 |
HCB261851 | 26,0 | 18,5 | 11,0 | 22,5 |
HCB262111 | 26,0 | 21,0 | 11,0 | 12,0 |
HCB25211121 | 25,0 | 21,0 | 11,0 | 21,0 |
HCB252111 | 25,0 | 21,0 | 11,0 | 22,0 |
HCB20916115112 | 20,9 | 16,0 | 11,1 | 11,2 |
HCB215162 | 21,5 | 16,2 | 11,5 | 11,0 |
HCB219183119225 | 21,9 | 18,3 | 11,9 | 22,0 |
HCB181612 | 18,0 | 16,0 | 12,0 | 8,0 |
HCB222179512136 | 22,2 | 18,0 | 12,0 | 13,6 |
HCB22181210 | 22,0 | 18,0 | 12,0 | 10,0 |
HCB302012 | 30,0 | 20,0 | 12,0 | 25,0 |
HCB32231215 | 32,0 | 23,0 | 12,0 | 15,0 |
HCB34231216 | 34,0 | 23,0 | 12,0 | 16,0 |
HCB218178122163 | 21,8 | 17,8 | 12,2 | 16,3 |
HCB222183 | 22,2 | 18,3 | 12,2 | 13,5 |
HCB252113 | 25,0 | 21,0 | 13,0 | 22,0 |
HCB251914 | 24,5 | 18,6 | 13,7 | 12,0 |
HCB2019149 | 20,5 | 19,0 | 14,0 | 9,0 |
HCB212914 | 21,0 | 19,0 | 14,5 | 9,0 |
HCB302614516 | 30,0 | 26,0 | 14,5 | 16,0 |
HCB302614 | 30,0 | 26,0 | 14,5 | 20,0 |
HCB221961 | 22,0 | 19,5 | 15,0 | 11,0 |
HCB261951 | 26,0 | 19,5 | 15,0 | 25,0 |
HCB302015 | 30,0 | 20,0 | 15,0 | 15,0 |
HCB30221525 | 30,0 | 22,0 | 15,0 | 25,0 |
HCB262415 | 26,0 | 24,0 | 15,0 | 14,0 |
HCB302515 | 30,0 | 25,0 | 15,5 | 22,0 |
HCB251916919 | 25,0 | 19,0 | 16,0 | 19,0 |
HCB355251625 | 35,5 | 25,0 | 16,0 | 25,0 |
HCB302519 | 30,0 | 25,0 | 19,0 | 22,0 |
HCB302519Z | 30,0 | 25,0 | 19,0 | 22,0 |
HCB302920 | 30,0 | 28,9 | 20,0 | 22,0 |
HCB353020 | 35,0 | 30,0 | 20,0 | 16,0 |
HCB403020 | 40,0 | 30,0 | 20,0 | 22,0 |
HCB3353052210 | 33,5 | 30,5 | 22,0 | 10,0 |
HCB40332548 | 40,0 | 33,0 | 25,0 | 48,0 |
HCB413625105T | 41,0 | 36,0 | 25,0 | 10,5 |
Bundösen mit Außenradius
Artikelnummer | D [mm] | Ds [mm] | d [mm] | H [mm] |
---|---|---|---|---|
HCB17127120 | 17,0 | 12,7 | 1,00 | 20,0 |
HCB1713120 | 17,0 | 13,0 | 1,00 | 20,0 |
HCB17131052 | 17,0 | 13,0 | 1,05 | 20,0 |
HCB171312020 | 17,0 | 13,0 | 1,20 | 20,0 |
HCB171313520 | 17,0 | 1,0 | 1,35 | 20,0 |
HCB171314020 | 17,0 | 13,0 | 1,40 | 20,0 |
HCB17131520 | 17,0 | 13,0 | 1,50 | 20,0 |
HCB171316020 | 17,0 | 13,0 | 1,60 | 20,0 |
HCB17131720 | 17,0 | 13,0 | 1,70 | 20,0 |
HCB181317 | 18,2 | 13,0 | 1,70 | 20,0 |
HCB171317520 | 17,0 | 13,0 | 1,75 | 20,0 |
HCB1712718020 | 17,0 | 12,7 | 1,80 | 20,0 |
HCB171319020 | 17,0 | 13,0 | 1,90 | 20,0 |
HCB171320020 | 17,0 | 1,0 | 2,00 | 20,0 |
HCB17132220 | 17,0 | 13,0 | 2,20 | 20,0 |
HCB171323020 | 17,0 | 13,0 | 2,30 | 20,0 |
HCB171325020 | 17,0 | 13,0 | 2,50 | 20,0 |
HCB181325 | 18,2 | 13,0 | 2,50 | 20,0 |
HCB181332 | 18,2 | 13,0 | 3,30 | 20,0 |
HCB17133620 | 17,0 | 13,0 | 3,60 | 20,0 |
HCB17133920 | 17,0 | 13,0 | 3,90 | 20,0 |
HCB17136020 | 17,0 | 13,0 | 6,00 | 20,0 |
HCB17132520 | 17,0 | 13,0 | 2,5 | 20,0 |
HCB171252 | 17,0 | 12,5 | 2,8 | 20,2 |
HCB1713320 | 17,0 | 13,0 | 3,0 | 20,0 |
HCB18133G | 18,2 | 13,0 | 3,0 | 20,0 |
HCB17133520 | 17,0 | 13,0 | 3,5 | 20,0 |
HCB171253 | 17,0 | 12,5 | 3,8 | 20,2 |
HCB1713420 | 17,0 | 13,0 | 4,0 | 20,0 |
HCB17134520 | 17,0 | 13,0 | 4,5 | 20,0 |
HCB1713520 | 17,0 | 13,0 | 5,0 | 20,0 |
HCB17135520 | 17,0 | 13,0 | 5,5 | 20,0 |
HCB171360020 | 17,0 | 13,0 | 6,0 | 20,0 |
HCB18136G | 18,2 | 13,0 | 6,0 | 20,0 |
HCB18136T | 18,2 | 13,0 | 6,0 | 20,0 |
HCB17136320 | 17,0 | 13,0 | 6,3 | 20,0 |
HCB17136520 | 17,0 | 13,0 | 6,5 | 20,0 |
HCB1713720 | 17,0 | 13,0 | 7,0 | 20,0 |
HCB17138020 | 17,0 | 13,0 | 8,0 | 20,0 |

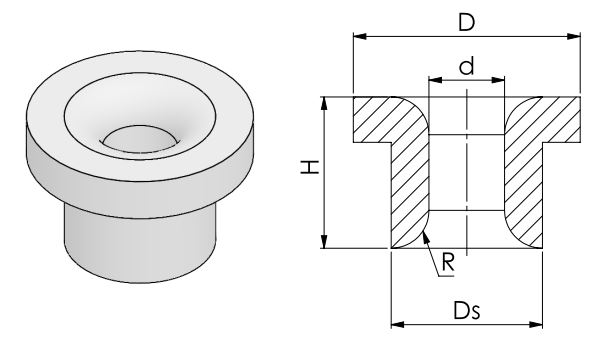

Abblasdüsen
Artikelnummer | D [mm] | D1 [mm] | d [mm] | H [mm] |
---|---|---|---|---|
HCB643020 | 5,8 | 4 | 0,2 | 4 |
HCB643025 | 5,8 | 4 | 0,25 | 4 |
HCB643030 | 5,8 | 4 | 0,3 | 4 |
HCB643ZY | 5,8 | 4 | 0,35 | 4 |
HCB643050 | 5,8 | 4 | 0,5 | 4 |
HCB643075 | 5,8 | 4 | 0,75 | 4 |
HCB643090 | 5,8 | 4 | 0,9 | 4 |
HCB643100 | 5,8 | 4 | 1 | 4 |
HCB643113 | 5,8 | 4 | 1,13 | 4 |
HCB643115 | 5,8 | 4 | 1,15 | 4 |
HCB643130 | 5,8 | 4 | 1,3 | 4 |
HCB643160 | 5,8 | 4 | 1,6 | 4 |

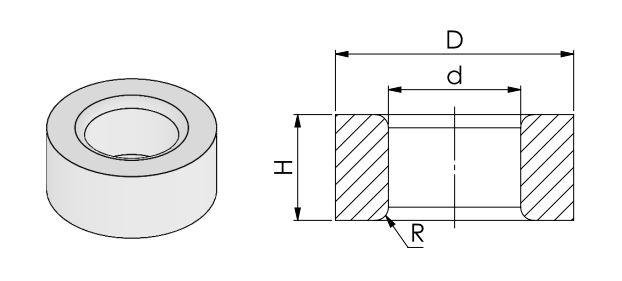

Zylindrische Ösen
Artikelnummer | D [mm] | d [mm] | H [mm] |
---|---|---|---|
HCZ100608 | 10,0 | 0,6 | 8,4 |
HCZ920710 | 9,2 | 0,7 | 10,0 |
HCZ100708 | 10,0 | 0,7 | 8,4 |
HCZ91510 | 9,0 | 1,5 | 10,0 |
HCZ823169 | 8,23 | 1,6 | 9,0 |
HCZ111711 | 11,0 | 1,7 | 11,0 |
HCZ81812 | 8,0 | 1,8 | 12,0 |
HCZ9210 | 9,0 | 2,0 | 10,0 |
HCZ9210-1 | 9,0 | 2,0 | 10,0 |
HCZ112111 | 11,0 | 2,1 | 11,0 |
HCZ92310 | 9,0 | 2,3 | 10,0 |
HCZ92510 | 9,0 | 2,5 | 10,0 |
HCZ636 | 6,0 | 3,0 | 6,1 |
HCZ9310 | 9,0 | 3,0 | 10,0 |
HCZ8132101 | 8,1 | 3,2 | 10,1 |
HCZ8352 | 8,0 | 3,5 | 2,0 |
HCZ83512 | 8,0 | 3,5 | 12,0 |
HCZ93510 | 9,0 | 3,5 | 10,0 |
HCZ11355 | 11,0 | 3,5 | 5,0 |
HCZ840102 | 8,0 | 4,0 | 10,2 |
HCZ946 | 9,0 | 4,0 | 6,0 |
HCZ9410 | 9,0 | 4,0 | 10,0 |
HCZ9546 | 9,5 | 4,0 | 6,0 |
HCZ2548 | 25,0 | 4,0 | 8,0 |
HCZ7425 | 7,0 | 4,1 | 2,5 |
HCZ94510 | 9,0 | 4,5 | 10,0 |
HCZ9510 | 9,0 | 5,0 | 10,0 |
HCZ835810 | 8,3 | 5,8 | 10,0 |
HCZ969 | 9,0 | 6,0 | 9,0 |
HCZ1068 | 10,0 | 6,0 | 8,0 |
HCZ118612 | 11,8 | 6,0 | 12,0 |
HCZ106312 | 10,0 | 6,3 | 12,0 |
HCZ12639 | 12,0 | 6,3 | 9,0 |
HCZ135656 | 13,5 | 6,5 | 6,5 |
HCZ14967169 | 14,9 | 6,7 | 16,9 |
HCZ10577 | 10,5 | 7,0 | 7,0 |
HCZ1277 | 12,0 | 7,0 | 7,0 |
HCZ12710 | 12,0 | 7,0 | 10,0 |
HCZ127795HM | 12,7 | 7,0 | 9,5 |
HCZ1376 | 13,0 | 7,0 | 6,0 |
HCZ125726 | 12,5 | 7,2 | 6,0 |
HCZ127512 | 12,0 | 7,5 | 12,0 |
HCZ16825 | 16,0 | 8,0 | 25,0 |
HCZ20818 | 20,0 | 8,0 | 18,0 |
HCZ2095 | 20,0 | 9,0 | 5,0 |
HCZ151010 | 15,0 | 10,0 | 10,0 |
HCZ151016 | 15,0 | 10,0 | 16,0 |
HCZ151020 | 15,0 | 10,0 | 20,0 |
HCZ181017 | 18,0 | 10,0 | 17,0 |
HCZ1825 | 18,0 | 10,0 | 25,0 |
HCZ191018 | 19,0 | 10,0 | 18,0 |
HCZ201018 | 20,0 | 10,0 | 18,0 |
HCZ161210 | 16,0 | 12,0 | 10,0 |
HCZ181215 | 18,0 | 12,0 | 15,0 |
HCZ185121 | 18,5 | 12,0 | 12,0 |
HCZ201210 | 20,0 | 12,0 | 10,0 |
HCZ201217 | 20,0 | 12,0 | 17,0 |
HCZ241218 | 24,0 | 12,0 | 18,0 |
HCZ258124 | 25,8 | 12,4 | 12,0 |
HCZ258124Z | 25,8 | 12,4 | 12,0 |
HCZ268124 | 26,8 | 12,4 | 12,0 |
HCZ201520 | 20,0 | 15,0 | 20,0 |
HCZ251517 | 25,0 | 15,0 | 17,0 |
HCZ301538 | 30,0 | 15,0 | 38,0 |
HCZ241615 | 24,0 | 16,0 | 15,0 |
HCZ251620 | 25,0 | 16,0 | 20,0 |
HCZ272015 | 27,0 | 20,0 | 15,0 |

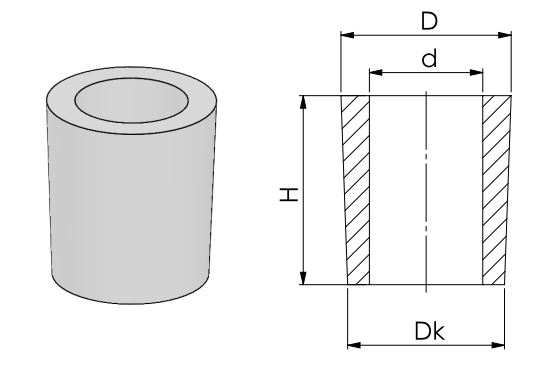

Konische Ösen
Artikelnummer | D [mm] | Dk [mm] | d [mm] | H [mm] |
---|---|---|---|---|
HCK67610614 | 6,7 | 6,1 | 0,60 | 14,0 |
HCK653253 | 6,0 | 5,3 | 2,50 | 3,5 |
HCK676138 | 6,7 | 6,1 | 3,00 | 8,0 |
HCK8378312 | 8,3 | 7,8 | 3,00 | 12,0 |
HCK122108 | 12,2 | 10,8 | 3,00 | 15,4 |
HCK076/5G | 10,6 | 8,7 | 3,20 | 17,5 |
HCK98875 | 9,8 | 8,7 | 5,00 | 10,0 |
HCK108551 | 10,0 | 8,5 | 5,00 | 15,0 |
HCK108585 | 10,8 | 9,9 | 5,00 | 8,5 |
HCK11585 | 11,0 | 10,7 | 5,00 | 8,5 |
HCK10946 | 10,0 | 9,4 | 6,00 | 12,0 |
HCK105106 | 10,5 | 10,0 | 6,20 | 14,0 |
HCK131246 | 13,0 | 12,4 | 6,30 | 12,0 |
HCK11365 | 11,3 | 10,9 | 6,50 | 10,0 |
HCK1611575815 | 16,1 | 15,75 | 7,00 | 15,0 |
HCK12288 | 12,0 | 11,7 | 8,00 | 8,0 |
HCK151481 | 15,5 | 14,5 | 8,00 | 19,0 |
HCK16151012 | 16,0 | 15,0 | 10,00 | 12,0 |
HCK181710 | 18,0 | 17,0 | 10,00 | 15,7 |
HCK222010 | 22,0 | 20,0 | 10,00 | 25,0 |
HCK201921 | 20,0 | 19,7 | 12,00 | 17,0 |
HCK215194125 | 21,5 | 19,4 | 12,50 | 24,5 |
HCK237213 | 23,7 | 21,3 | 14,50 | 25,5 |
HCK302892 | 30,0 | 28,9 | 20,00 | 22,0 |
HCK333220 | 33,0 | 32,0 | 20,50 | 15,0 |
HCK302892 | 30,0 | 29,0 | 21,00 | 22,0 |
HCK10718458 | 10,0 | 7,2 | 4,50 | 8,0 |

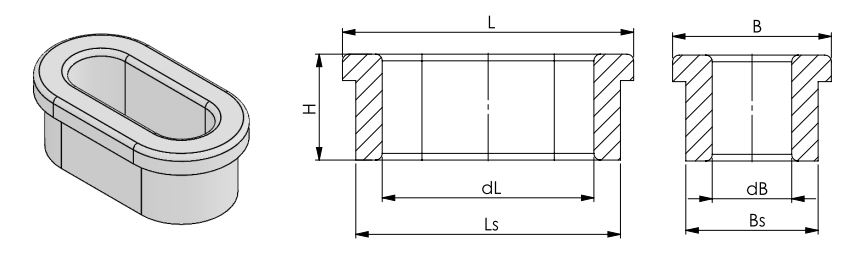

Ovale Ösen
Artikelnummer | L [mm] | B [mm] | Ls [mm] | Bs [mm] | dL [mm] | dB [mm] | H [mm] |
---|---|---|---|---|---|---|---|
80-HCB3230277 | 32,00 | 12,00 | 30,00 | 10,00 | 27,00 | 7,00 | 7,00 |
80-HCB111084 | 11,00 | 6,00 | 10,00 | 5,00 | 8,00 | 3,00 | 4,00 |

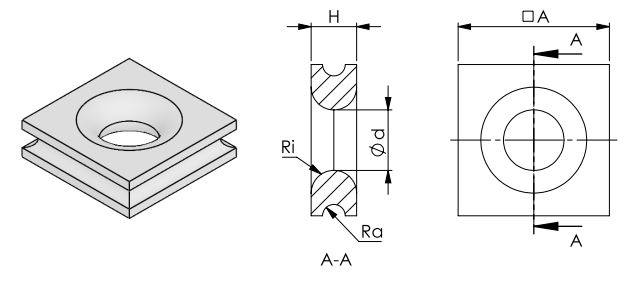

Bundpacker (quadratisch)

Artikelnummer | A [mm] | d [mm] | Ra [mm] | Ri [mm] | H [mm] |
---|---|---|---|---|---|
80-501099 | 13,0 | 7,0 | 1,25 | 3,0 | 6,0 |

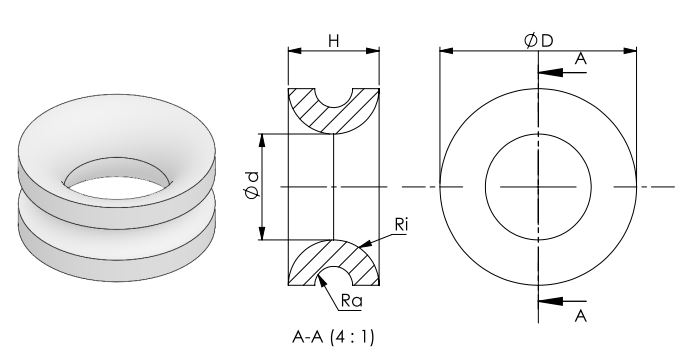

Bundpacker (rund)

Artikelnummer | D [mm] | d [mm] | Ra [mm] | Ri [mm] | H [mm] |
---|---|---|---|---|---|
80-HCN132105 | 13,0 | 7,0 | 1,25 | 3,0 | 6,0 |

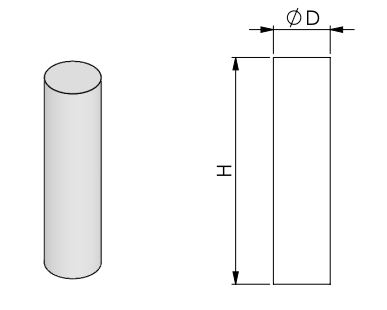

Stäbe
Artikelnummer | D [mm] | H [mm] |
---|---|---|
HCS2010 | 2,0 | 10,5 |
HCS2014 | 2,0 | 14,0 |
HCS2215 | 2,2 | 15,0 |
HCS2418 | 2,4 | 18,0 |
HCS2515 | 2,5 | 15,0 |
HCS2516 | 2,5 | 16,0 |
HCS3010 | 3,0 | 10,0 |
HCS3020 | 3,0 | 20,0 |
HCS3020Z | 3,0 | 20,0 |
HCS3030 | 3,0 | 30,0 |
HCS3035 | 3,0 | 35,0 |
HCS3090 | 3,0 | 90,0 |
HCS305H832 | 3,05 | 32,0 |
HCS3126 | 3,1 | 26,0 |
HCS3132 | 3,1 | 32,0 |
HCS3522 | 3,5 | 22,0 |
HCS3535 | 3,5 | 35,0 |
HCS3540 | 3,5 | 40,0 |
HCS3630 | 3,6 | 30,0 |
HCS3817 | 3,8 | 17,0 |
HCS4012 | 4,0 | 12,0 |
HCS4016 | 4,0 | 16,0 |
HCS4020 | 4,0 | 20,0 |
HCS4023 | 4,0 | 23,0 |
HCS4025 | 4,0 | 25,0 |
HCS4030 | 4,0 | 30,0 |
HCS4030ZR | 4,0 | 30,0 |
HCS4035 | 4,0 | 35,0 |
HCS4040 | 4,0 | 40,0 |
HCS4046 | 4,0 | 46,0 |
HCS4055 | 4,0 | 55,0 |
HCS4100 | 4,0 | 100,0 |
HCS4555 | 4,5 | 55,0 |
HCS5012 | 5,0 | 12,0 |
HCS5015 | 5,0 | 15,0 |
HCS5019 | 5,0 | 19,0 |
HCS5020 | 5,0 | 20,0 |
HCS5025 | 5,0 | 25,0 |
HCS5030 | 5,0 | 30,0 |
HCS5035 | 5,0 | 35,0 |
HCS5038 | 5,0 | 38,0 |
HCS5040 | 5,0 | 40,0 |
HCS5060 | 5,0 | 60,0 |
HCS5080 | 5,0 | 80,0 |
HCS5090 | 5,0 | 90,0 |
HCS5100 | 5,0 | 100,0 |
HCS50115 | 5,0 | 115,0 |
HCS5150 | 5,0 | 150,0 |
HCS6012 | 6,0 | 12,0 |
HCS6015 | 6,0 | 15,0 |
HCS6020 | 6,0 | 20,0 |
HCS6022 | 6,0 | 22,0 |
HCS6025 | 6,0 | 25,0 |
HCS6028 | 6,0 | 28,0 |
HCS6030 | 6,0 | 30,0 |
HCS6035 | 6,0 | 35,0 |
HCS6040 | 6,0 | 40,0 |
HCS6045 | 6,0 | 45,0 |
HCS6648 | 6,0 | 48,0 |
HCS6050 | 6,0 | 50,0 |
HCS6055 | 6,0 | 55,0 |
HCS6060 | 6,0 | 60,0 |
HCS6080 | 6,0 | 80,0 |
HCS6085 | 6,0 | 85,0 |
HCS6130 | 6,0 | 130,0 |
HCS6200 | 6,0 | 200,0 |
HCS6250 | 6,0 | 250,0 |
HCS60270 | 6,0 | 270,0 |
HCS6280 | 6,0 | 280,0 |
HCS6135 | 6,1 | 35,0 |
HCS6160 | 6,1 | 60,0 |
HCS6230 | 6,2 | 30,0 |
HCS6730 | 6,7 | 30,0 |
HCS7040 | 7,0 | 40,0 |
HCS7080 | 7,0 | 80,0 |
HCS7110 | 7,0 | 110,0 |
HCS8012 | 8,0 | 12,0 |
HCS8015 | 8,0 | 15,0 |
HCS8020 | 8,0 | 20,0 |
HCS8022 | 8,0 | 22,0 |
HCS8050 | 8,0 | 25,0 |
HCS8030 | 8,0 | 30,0 |
HCS8035 | 8,0 | 35,0 |
HCS8040 | 8,0 | 40,0 |
HCS8045 | 8,0 | 45,0 |
HCS8050 | 8,0 | 50,0 |
HCS8055 | 8,0 | 55,0 |
HCS8060 | 8,0 | 60,0 |
HCS8065 | 8,0 | 65,0 |
HCS8080 | 8,0 | 80,0 |
HCS8085 | 8,0 | 85,0 |
HCS8095 | 8,0 | 95,0 |
HCS8110 | 8,0 | 110,0 |
HCS8120 | 8,0 | 120,0 |
HCS8160 | 8,0 | 160,0 |
HCS8170 | 8,0 | 170,0 |
HCS8180 | 8,0 | 180,0 |
HCS80185 | 8,0 | 185,0 |
HCS8200 | 8,0 | 200,0 |
HCS8240 | 8,0 | 240,0 |
HCS8350 | 8,0 | 350,0 |
HCS8370 | 8,0 | 370,0 |
HCS82618 | 8,2 | 61,8 |
HCS1020 | 10,0 | 20,0 |
HCS1030 | 10,0 | 30,0 |
HCS1040 | 10,0 | 40,0 |
HCS1050 | 10,0 | 50,0 |
HCS1060 | 10,0 | 60,0 |
HCS10200 | 10,0 | 200,0 |
HCS105280 | 10,5 | 280,0 |
HCS105300 | 10,5 | 300,0 |
HCS105320 | 10,5 | 320,0 |
HCS1212 | 12,0 | 12,0 |
HCS1224 | 12,0 | 24,0 |
HCS1225 | 12,0 | 25,0 |
HCS1235 | 12,0 | 35,0 |
HCS1244 | 12,0 | 44,0 |
HCS1245 | 12,0 | 45,0 |
HCS1250 | 12,0 | 50,0 |
HCS1260 | 12,0 | 60,0 |
HCS12120 | 12,0 | 120,0 |
HCS1520Z | 15,0 | 20,0 |

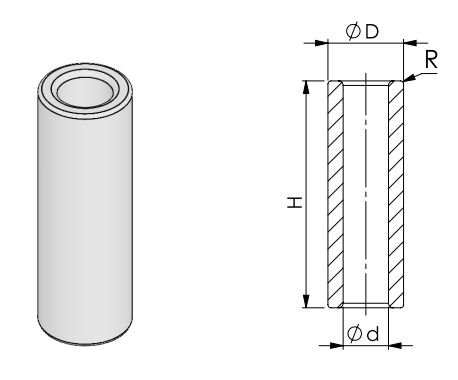

Rohre
Artikelnummer | D [mm] | d [mm] | H [mm] |
---|---|---|---|
HCR20530 | 2,0 | 0,5 | 30,0 |
HCR920710 | 9,2 | 0,7 | 10,0 |
HCR4088 | 4,0 | 0,8 | 8,0 |
HCR190914 | 1,9 | 0,9 | 14,0 |
HCR21111 | 2,1 | 1,0 | 11,0 |
HCR618 | 6,0 | 1,0 | 8,0 |
HCR6138 | 6,0 | 1,3 | 8,0 |
HCR31410 | 3,0 | 1,4 | 10,0 |
HCR31520 | 3,0 | 1,5 | 20,0 |
HCR41515 | 4,0 | 1,5 | 15,0 |
HCR421540 | 4,2 | 1,5 | 40,5 |
HCR511526 | 5,1 | 1,5 | 26,0 |
HCR91510 | 9,0 | 1,5 | 10,0 |
HCR6168 | 6,0 | 1,6 | 8,0 |
HCR111711 | 11,0 | 1,7 | 11,0 |
HCR81812 | 8,0 | 1,8 | 12,0 |
HCR4215 | 4,0 | 2,0 | 15,0 |
HCR4227 | 4,0 | 2,0 | 27,0 |
HCR82102 | 8,0 | 2,0 | 10,2 |
HCR92210 | 9,2 | 2,0 | 10,0 |
HCR10220 | 10,0 | 2,0 | 20,0 |
HCR10224 | 10,0 | 2,0 | 24,0 |
HCR10226 | 10,0 | 2,0 | 26,0 |
HCR10235 | 10,0 | 2,0 | 35,0 |
HCR10237 | 10,0 | 2,0 | 37,0 |
HCR10240 | 10,0 | 2,0 | 40,0 |
HCR10246 | 10,0 | 2,0 | 46,0 |
HCR10253 | 10,0 | 2,0 | 53,0 |
HCR102112 | 10,0 | 2,0 | 112,0 |
HCR102160 | 10,0 | 2,0 | 160,0 |
HCR1021795 | 10,0 | 2,0 | 179,5 |
HCR1021975 | 10,0 | 2,0 | 197,5 |
HCR112111 | 11,0 | 2,1 | 11,0 |
HCR42215 | 4,0 | 2,2 | 15,0 |
HCR1452216 | 14,5 | 2,2 | 16,0 |
HCR372310 | 3,7 | 2,3 | 10,3 |
HCR532314 | 5,3 | 2,3 | 14,0 |
HCR92310 | 9,0 | 2,3 | 10,0 |
HCR42412 | 4,0 | 2,4 | 12,0 |
HCR92510 | 9,0 | 2,5 | 10,0 |
HCR42620 | 4,0 | 2,6 | 20,0 |
HCR1452916 | 14,5 | 2,9 | 16,0 |
HCR535 | 5,0 | 3,0 | 5,0 |
HCR5315 | 5,0 | 3,0 | 15,0 |
HCR5319 | 5,0 | 3,0 | 19,0 |
HCR5320 | 5,0 | 3,0 | 20,0 |
HCR53255 | 5,0 | 3,0 | 25,5 |
HCR636 | 6,0 | 3,0 | 6,0 |
HCR6310Z | 6,0 | 3,0 | 10,0 |
HCR6380T | 6,0 | 3,0 | 80,0 |
HCR2538 | 25,0 | 3,0 | 8,0 |
HCR832130 | 8,0 | 3,2 | 130,0 |
HCR1453216 | 14,5 | 3,2 | 16,0 |
HCR13322 | 6,1 | 3,3 | 22,0 |
HCR63540 | 6,0 | 3,5 | 40,0 |
HCR8352 | 8,0 | 3,5 | 2,0 |
HCR83512 | 8,0 | 3,5 | 12,0 |
HCR93510 | 9,0 | 3,5 | 10,0 |
HCR137351 | 13,7 | 3,5 | 12,0 |
HCR638100 | 6,0 | 3,8 | 100,0 |
HCR1453916 | 14,5 | 3,9 | 16,0 |
HCR6440 | 6,0 | 4,0 | 40,0 |
HCR84102 | 8,0 | 4,0 | 10,2 |
HCR824245 | 8,2 | 4,0 | 24,5 |
HCR9410 | 9,0 | 4,0 | 10,0 |
HCR674215 | 6,7 | 4,2 | 15,3 |
HCR674225 | 6,7 | 4,2 | 25,0 |
HCR74230 | 7,0 | 4,2 | 30,0 |
HCR654254 | 6,5 | 4,3 | 40,0 |
HCR74516 | 7,0 | 4,5 | 16,0 |
HCR814550 | 8,1 | 4,5 | 50,0 |
HCR814556 | 8,1 | 4,5 | 56,2 |
HCR75555 | 7,5 | 5,0 | 55,0 |
HCR8512 | 8,0 | 5,0 | 12,0 |
HCR85122 | 8,0 | 5,0 | 12,2 |
HCR8514 | 8,0 | 5,0 | 14,0 |
HCR8530 | 8,0 | 5,0 | 30,0 |
HCR8580 | 8,0 | 5,0 | 80,0 |
HCR85100A | 8,0 | 5,0 | 100,0 |
HCR825225 | 8,2 | 5,0 | 25,0 |
HCR9535 | 9,0 | 5,0 | 35,0 |
HCR65445 | 9,0 | 5,0 | 44,5 |
HCR975105 | 9,7 | 5,0 | 12,2 |
HCR98540 | 9,8 | 5,0 | 40,0 |
HCR10540 | 10,0 | 5,0 | 40,0 |
HCR10560 | 10,0 | 5,0 | 60,0 |
HCR105140Z | 10,0 | 5,0 | 140,0 |
HCR815148 | 8,1 | 5,1 | 4,8 |
HCR952345 | 9,0 | 5,2 | 34,5 |
HCR753198 | 7,0 | 5,3 | 19,8 |
HCR85330 | 8,0 | 5,3 | 30,0 |
HCR945520 | 9,4 | 5,5 | 20,0 |
HCR1025520 | 10,0 | 5,5 | 20,0 |
HCR1055303 | 10,0 | 5,5 | 30,3 |
HCR105580 | 10,0 | 5,5 | 80,0 |
HCR1025520 | 10,2 | 5,5 | 20,0 |
HCR1025528 | 10,2 | 5,5 | 28,0 |
HCR105555 | 10,5 | 5,5 | 50,0 |
HCR8650 | 8,0 | 6,0 | 50,0 |
HCR967 | 9,0 | 6,0 | 7,0 |
HCR969 | 9,0 | 6,0 | 9,0 |
HCR9625 | 9,0 | 6,0 | 25,0 |
HCR10620 | 10,0 | 6,0 | 20,0 |
HCR10624 | 10,0 | 6,0 | 24,0 |
HCR10626 | 10,0 | 6,0 | 26,0 |
HCR10635 | 10,0 | 6,0 | 35,0 |
HCR10637 | 10,0 | 6,0 | 37,0 |
HCR10640 | 10,0 | 6,0 | 40,0 |
HCR10645 | 10,0 | 6,0 | 45,0 |
HCR10646 | 10,0 | 6,0 | 46,0 |
HCR10653 | 10,0 | 6,0 | 53,0 |
HCR106100 | 10,0 | 6,0 | 100,0 |
HCR106112 | 10,0 | 6,0 | 112,0 |
HCR106160 | 10,0 | 6,0 | 160,0 |
HCR1061795 | 10,0 | 6,0 | 179,5 |
HCR1061975 | 10,0 | 6,0 | 197,5 |
HCR106200 | 10,0 | 6,0 | 200,0 |
HCR106415 | 10,0 | 6,0 | 415,0 |
HCR12563 | 12,5 | 6,0 | 3,0 |
HCR156180 | 15,0 | 6,0 | 180,0 |
HCR106211 | 10,0 | 6,2 | 110,0 |
HCR106320 | 10,0 | 6,3 | 20,0 |
HCR117639 | 11,7 | 6,3 | 9,0 |
HCR1026430 | 10,2 | 6,4 | 30,0 |
HCR106515 | 10,0 | 6,5 | 15,0 |
HCR106528 | 10,0 | 6,5 | 28,0 |
HCR106540 | 10,0 | 6,5 | 40,0 |
HCR106541 | 10,0 | 6,5 | 41,0 |
HCR136514 | 13,0 | 6,5 | 140,0 |
HCR1356565 | 13,5 | 6,5 | 6,5 |
HCR8966121 | 8,9 | 6,6 | 12,1 |
HCR10760 | 10,0 | 7,0 | 60,0 |
HCR107100 | 10,0 | 7,0 | 100,0 |
HCR107150 | 10,0 | 7,0 | 150,0 |
HCR10577 | 10,5 | 7,0 | 7,0 |
HCR1277 | 12,0 | 7,0 | 7,0 |
HCR1376 | 13,0 | 7,0 | 6,0 |
HCR107130 | 10,5 | 7,5 | 130,0 |
HCR118757 | 11,8 | 7,5 | 70,0 |
HCR1977662 | 19,7 | 7,6 | 62,0 |
HCR95819 | 9,5 | 8,0 | 19,0 |
HCR12815 | 12,0 | 8,0 | 15,0 |
HCR12870 | 12,0 | 8,0 | 70,0 |
HCR12885 | 12,0 | 8,0 | 85,0 |
HCR15835 | 15,0 | 8,0 | 35,0 |
HCR15850 | 15,0 | 8,0 | 50,0 |
HCR20818 | 20,0 | 8,0 | 18,0 |
HCR20860 | 20,0 | 8,0 | 60,0 |
HCR128318 | 12,0 | 8,3 | 18,0 |
HCR128535 | 12,0 | 8,5 | 35,0 |
HCR158550 | 15,0 | 8,5 | 50,0 |
HCR158580 | 15,0 | 8,5 | 80,0 |
HCR15255 | 15,3 | 8,5 | 50,0 |
HCR15258550 | 15,3 | 8,5 | 50,0 |
HCR198590 | 19,0 | 8,5 | 90,0 |
HCR1587507 | 15,0 | 8,7 | 50,7 |
HCR15920 | 15,0 | 9,0 | 20,0 |
HCR19915 | 19,0 | 9,0 | 115,0 |
HCR151020 | 15,0 | 10,0 | 20,0 |
HCR1510100 | 15,0 | 10,0 | 100,0 |
HCR181025 | 18,0 | 10,0 | 25,0 |
HCR191018 | 19,0 | 10,0 | 18,0 |
HCR201018 | 20,0 | 10,0 | 18,0 |
HCR1731116 | 17,3 | 11,1 | 6,0 |
HCR1851212 | 18,5 | 12,0 | 12,0 |
HCR2512100 | 25,0 | 12,0 | 100,0 |
HCR26212123 | 26,2 | 12,0 | 12,3 |
HCR201310 | 20,0 | 13,0 | 100,0 |
HCR191418 | 19,0 | 14,0 | 18,0 |
HCR251517 | 25,0 | 15,0 | 17,0 |
HCR301538 | 30,0 | 15,0 | 38,0 |
HCR241615 | 24,0 | 16,0 | 15,0 |
HCR251620 | 25,0 | 16,0 | 20,0 |
HCR27416212 | 27,4 | 16,2 | 12,0 |
HCR252064 | 25,0 | 20,0 | 64,0 |
HCR282223 | 28,0 | 22,0 | 23,0 |
HCR2652254 | 26,5 | 22,5 | 4,0 |
HCR4524658Z | 45,0 | 24,6 | 58,0 |
HCR453318 | 45,0 | 33,0 | 18,0 |

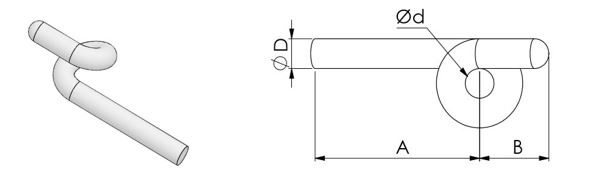

Sauschwanz-Fadenführer (gerade, ohne Bohrung)
Artikelnummer | A [mm] | B [mm] | D [mm] | d [mm] | DR* |
---|---|---|---|---|---|
80-HCSF302025R | 13,0 | 7,0 | 3,0 | 2,5 | R |
80-HCSF302315R | 16,0 | 7,0 | 3,0 | 1,5 | R |
80-HCSF302520R | 18,0 | 7,0 | 3,0 | 2,0 | R |
80-HCSF354310R | 27,0 | 16,0 | 3,5 | 10,0 | R |
80-HCSF402540R | 15,0 | 10,0 | 4,0 | 4,0 | R |
80-HCSF403540R | 20,0 | 15,0 | 4,0 | 4,0 | R |
80-HCSF507020R | 50,0 | 20,0 | 5,0 | 20,0 | R |
80-HCSF603315R | 25,0 | 8,0 | 6,0 | 1,5 | R |
80-HCSF604025R | 25,0 | 15,0 | 6,0 | 2,5 | R |
80-HCSF808020R | 50,0 | 30,0 | 8,0 | 20,0 | R |
80-HCSF302025L | 13,0 | 7,0 | 3,0 | 2,5 | L |
80-HCSF302530L | 15,0 | 10,0 | 3,0 | 3,0 | L |
80-HCSF302315L | 16,0 | 7,0 | 3,0 | 1,5 | L |
80-HCSF302520L | 18,0 | 7,0 | 3,0 | 2,0 | L |
80-HCSF301933L | 30,0 | 19,0 | 3,0 | 3,0 | L |
80-HCSF402540L | 15,0 | 10,0 | 4,0 | 4,0 | L |
80-HCSF403540L | 20,0 | 15,0 | 4,0 | 4,0 | L |
80-HCSF524420L | 29,0 | 15,0 | 5,2 | 2,0 | L |
80-HCSF603315L | 25,0 | 8,0 | 6,0 | 1,5 | L |
80-HCSF604025L | 25,0 | 15,0 | 6,0 | 2,5 | L |
80-HCSF606510L | 50,0 | 15,0 | 6,0 | 10,0 | L |

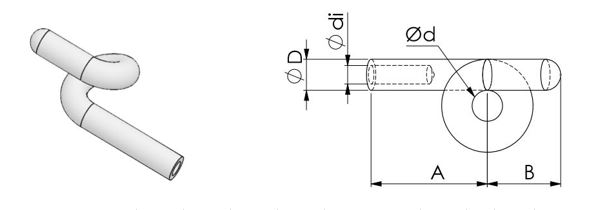

Sauschwanz-Fadenführer (gerade, mit Bohrung)

Artikelnummer | A [mm] | B [mm] | D [mm] | d [mm] | DR* |
---|---|---|---|---|---|
80-HCSF602515R | 11,0 | 14,0 | 6,0 | 1,5 | R |
80-HCSF602530R | 11,0 | 14,0 | 6,0 | 3,0 | R |
80-HCSF602515L | 11,0 | 14,0 | 6,0 | 1,5 | L |
80-HCSF602530L | 11,0 | 14,0 | 6,0 | 3,0 | L |
Sauschwanz-Fadenführer gebogen

Artikelnummer | A [mm] | B [mm] | D [mm] | d [mm] | DR* |
---|---|---|---|---|---|
80-HCSF604530R | 29,0 | 16,0 | 6,0 | 3,0 | R |
80-HCSF604530L | 29,0 | 16,0 | 6,0 | 3,0 | L |

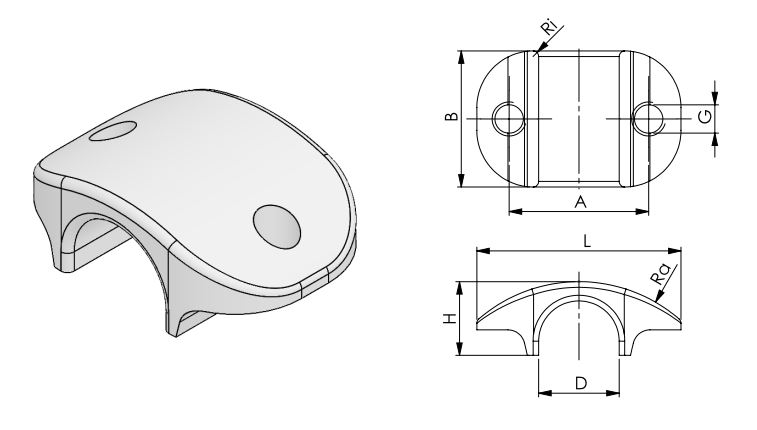

Halbschale für Verlitzbügel Form A
Artikelnummer | A [mm] | B [mm] | D [mm] | G [mm] | H [mm] | L [mm] | Ra [mm] | Ri [mm] |
---|---|---|---|---|---|---|---|---|
80-HCF1812 | 12,3 | 12 | 7,1 | M3 | 6,5 | 18 | 13,5 | 0,5 |

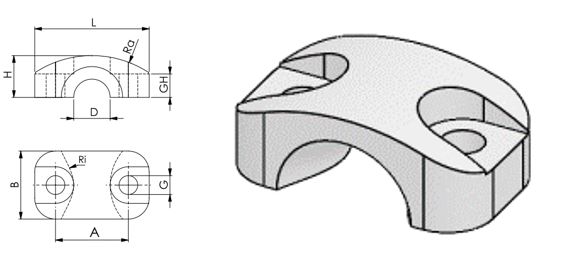

Halbschale für Verlitzbügel Form B

Artikelnummer | A [mm] | B [mm] | D [mm] | G [mm] | GH [mm] | H [mm] | L [mm] | Ra [mm] |
---|---|---|---|---|---|---|---|---|
80-HCF2213 | 14,00 | 13,00 | 7,00 | 3,60 | 4,50 | 8,00 | 22,00 | 20,00 |
80-HCF2613 | 19,00 | 13,00 | 13,00 | 3,50 | 5,00 | 10,00 | 26,00 | 20,00 |

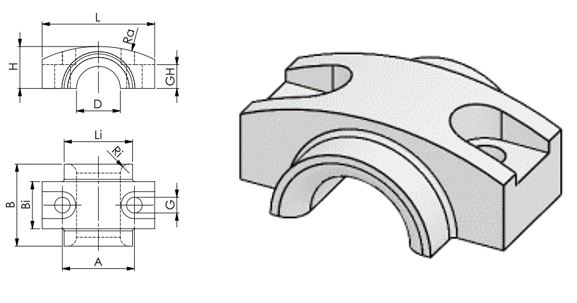

Halbschale für Verlitzbügel Form C
Artikelnummer | A [mm] | B [mm] | Bi [mm] | D [mm] | G [mm] | GH [mm] | H [mm] | L [mm] | Li [mm] | Ra [mm] | Ri [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
80-HCF2518 | 18,20 | 18,30 | 10,50 | 9,85 | 3,50 | 5,50 | 9,35 | 25,30 | 18,20 | 29,00 | 2,00 |
80-HCF254184 | 18,50 | 18,40 | 10,70 | 9,90 | 4,30 | 5,60 | 9,50 | 25,40 | 16,00 | 27,00 | 9,00 |
80-HCF4520 | 35,00 | 20,00 | 15,00 | 22,00 | 5,20 | 10,00 | 20,00 | 45,00 | 32,00 | 40,00 | 2,00 |

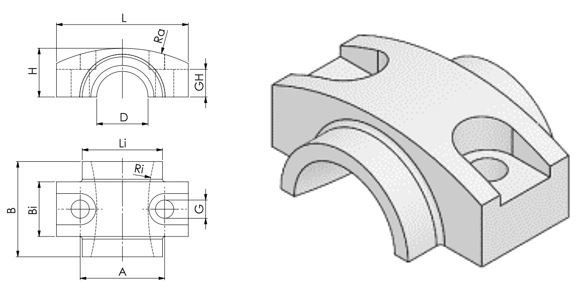

Halbschale für Verlitzbügel Form D
Artikelnummer | A [mm] | B [mm] | Bi [mm] | D [mm] | G [mm] | GH [mm] | H [mm] | L [mm] | Li [mm] | Ra [mm] | Ri [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
80-HCF2619 | 10,20 | 19,00 | 11,20 | 10,20 | 4,60 | 6,00 | 9,80 | 26,40 | 16,50 | 24,80 | 75,50 |

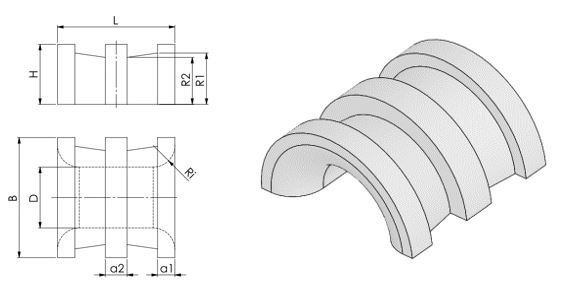

Halbschale für Verlitzbügel Form E

Artikelnummer | a1 [mm] | a2 [mm] | B [mm] | D [mm] | H [mm] | L [mm] | R [mm] | R1 [mm] | R2 [mm] |
---|---|---|---|---|---|---|---|---|---|
80-HCDR-1413 | 1,90 | 3,40 | 13,80 | 7,00 | 6,90 | 12,70 | 2,50 | 5,90 | 5,40 |

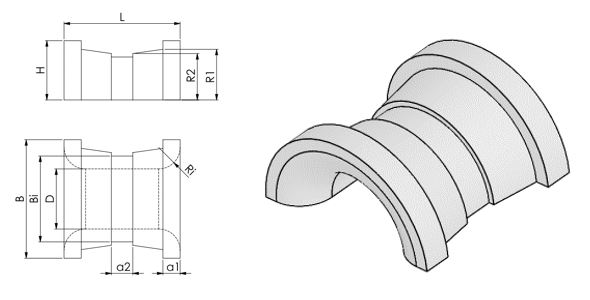

Halbschale für Verlitzbügel Form F
Artikelnummer | a1 [mm] | a2 [mm] | B [mm] | Bi [mm] | D [mm] | H [mm] | L [mm] | R [mm] | R1 [mm] | R2 [mm] |
---|---|---|---|---|---|---|---|---|---|---|
80-HCDR1413F | 1,90 | 3,10 | 13,70 | 9,10 | 7,00 | 6,85 | 13,00 | 2,50 | 5,65 | 5,10 |
80-HCDR2014F | 2,25 | 3,3 | 20 | 14,8 | 11,5 | 10 | 13,8 | 2 | 7,8 | 7,5 |

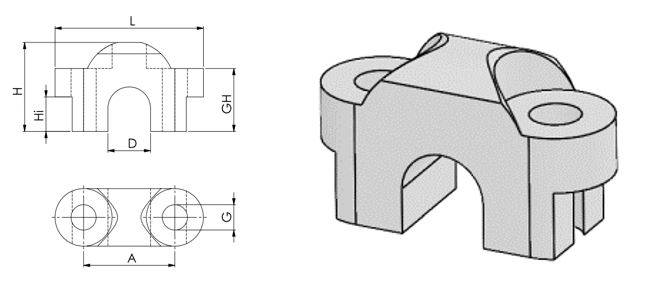

Halbschale für Verlitzbügel Form G
Artikelnummer | A [mm] | B [mm] | D [mm] | G [mm] | GH [mm] | H [mm] | Hi [mm] | L [mm] |
---|---|---|---|---|---|---|---|---|
80-HCNI18615 | 12,00 | 7,50 | 5,60 | 3,30 | 8,20 | 11,60 | 4,50 | 18,80 |
Halbschale für Verlitzbügel Form H
Artikelnummer | A [mm] | B [mm] | D [mm] | G [mm] | GH [mm] | H [mm] | Hi [mm] | L [mm] | Ri [mm] |
---|---|---|---|---|---|---|---|---|---|
80-HCF208 | 12,00 | 7,00 | 5,00 | 3,50 | 9,00 | 11,50 | 5,00 | 20,00 | 3,50 |
80-HCF229 | 12,3 | 9,4 | 6,3 | 3,4 | 8,8 | 11,7 | 4,5 | 21,5 | 18,3 |
Halbschale für Verlitzbügel Form I

Artikelnummer | A [mm] | B [mm] | D [mm] | G [mm] | GH [mm] | H [mm] | Hi [mm] | L [mm] | Ri [mm] |
---|---|---|---|---|---|---|---|---|---|
80-HCF208 | 12,00 | 7,00 | 5,00 | 3,50 | 9,00 | 11,50 | 5,00 | 20,00 | 3,50 |
80-HCF229 | 12,3 | 9,4 | 6,3 | 3,4 | 8,8 | 11,7 | 4,5 | 21,5 | 18,3 |

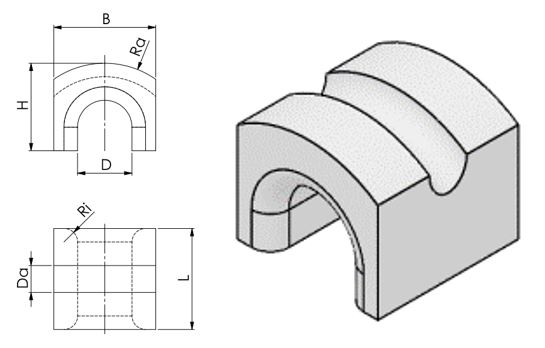

Halbschale für Verlitzbügel Form J
Artikelnummer | B [mm] | D [mm] | Da [mm] | H [mm] | L [mm] | Ri [mm] | Ra [mm] | ||
---|---|---|---|---|---|---|---|---|---|
18-HCF1613 | 16,00 | 8,00 | 4,00 | 13,00 | 15,00 | 4,00 | 13,00 |
